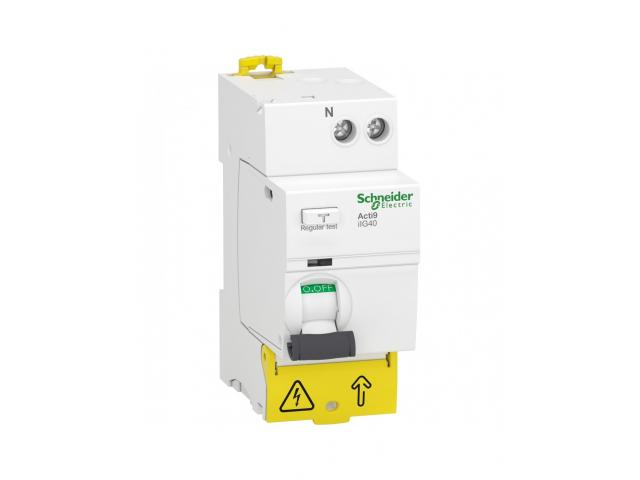

Inter Différentiel RESI

Zoom

Marque : Schneider Prix public conseillé :  €

L'interrupteur différentiel est une protection contre les risque d'électrocution.
C'est donc une protection des personnes, contrairement aux disjoncteurs et fusibles qui sont des protections des lignes et des équipements.
"L'inter diff" vient se placer en amont des disjoncteurs.

Choisir un inter différentiel en fonction des spécifications techniques:

Faire un choix parmi les nombreuses références d’interrupteurs différentiels, c’est avant tout le faire en fonction du besoin de protection et de ses spécifications.

En effet, l’interrupteur différentiel a plusieurs caractéristiques parmi lesquelles:

Le seuil de déclenchement.
Le type.
L’intensité nominale ou calibre de l’interrupteur différentiel.
Le nombre de bornes
La marque.

Seuil de déclenchement différentiel ou sensibilité:

La fonction différentielle permet un déclenchement à partir d’un niveau de courant de fuite.

On parle de seuil de déclenchement ou encore de sensibilité.

Au delà de ce seuil, l’interrupteur différentiel « déclenche » et interrompt le passage du courant électrique. Cela se manifeste par une ouverture des contacts.

Ce seuil de déclenchement est indiqué en ampère sur l’interrupteur différentiel.

Mais à partir de quel niveau de sensibilité un interrupteur différentiel déclenche t-il?
Les niveaux de déclenchement:

En réalité, il y a plusieurs niveaux de sensibilité de fuite de courant.

Chaque niveau est lié à une demande de niveau de sécurité électrique particulier.

La haute sensibilité avec des seuils à 6, 10 et 30mA.
La moyenne sensibilité: 100mA 300mA et 500mA.
La basse sensibilité avec des seuils de déclenchement à 1, 3 5 10 et 20A.

explication protection 30mA interrupteur différentiel
La sensibilité du DDR est indiquée sur le matériel. Ici, c’est 30 milliampères

L’interrupteur différentiel peut donc être choisi selon plusieurs sensibilités de détection.

Dans une installation électrique résidentiel on rencontre un niveau de sensibilité qui concerne l’interrupteur différentiel en particulier: c’est celui de 30mA.

A tel point qu’on parle d’ailleurs de 30 milli quand on parle de l’interrupteur différentiel d’un logement.
Mais pourquoi cette valeur de 30mA?

Quand un courant traverse le corps humain, il y a deux informations à prendre en compte:

La valeur du courant qui a parcouru le corps.
Le temps d’exposition, la durée pendant laquelle le courant électrique traverse le corps humain.

En fonction de ces deux éléments, on peut produire un graphique équivalent à celui ci.
passage du courant électrique dans le corps humain

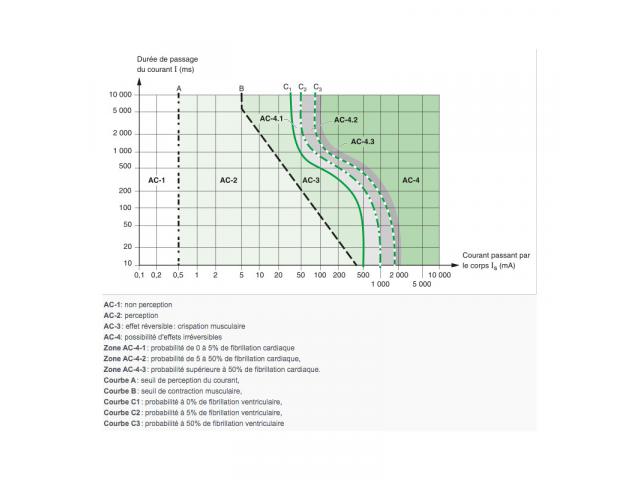

Graphique des zones de dangerosité du passage courant électrique à travers le corps humain – source Schneider Electric

Il y a plusieurs zones qui indiquent les effets du courant électrique sur le corps humain en fonction du temps d’exposition.

Et on sait par exemple qu’un courant de 30mA qui travers un corps humain pendant plus de 500ms provoque une paralysie respiratoire.

C’est donc un seuil à ne pas dépasser qui est pris comme référence au niveau du déclenchement de l’interrupteur différentiel.
Type (ou classe) de l’interrupteur différentiel:

Une autre caractéristique de l’interrupteur différentiel, c’est son type ou sa classe.

Le rôle de cette spécification de l’interrupteur différentiel, c’est de réagir aux perturbations qui peuvent exister sur le courant électrique distribué dans une installation électrique classique.

Concrètement, le signal électrique peut varier à cause de ces perturbations. Et ces variations s’appliquent également au courant du fuite.

Pour être sûr de bien détecter tous les courants de fuites (modifiés ou pas) il existe différents types d’interrupteur différentiel.

Notion de courant alternatif et de signal sinusoïdal:

Afin d’expliquer ces perturbations, il faut connaître la façon dont circule le courant dans une installation électrique résidentielle et comment on le représente.

Le courant électrique distribué dans une installation électrique est dit alternatif. Cela signifie que sa valeur change au cours du temps.

On peut le représenter sur une courbe courant électrique en fonction du temps.

On obtient un un signal dit sinusoïdale.

C’est ce signal qui va être potentiellement perturbé et c’est à cause de ça qu’il existe différents types d’interrupteurs différentiels.
Type AC pour contrôler le courant alternatif non perturbé:

Un ID type AC permettra de détecter un courant de fuite alternatif simple.

Le courant de fuite n’est pas modifié et est dans ce cas représenté aussi sous une forme de sinusoïde.
Type A pour les perturbations électroniques:

L’électronique omniprésente va apporter des modifications au niveau de la forme du courant électrique.

C’est le cas notamment avec deux appareils:

La plaque de cuisson électrique (alimentée par la prise 32A).
Le lave linge.

Les courants de fuites potentiels au niveau de ces appareils peuvent ne pas être détecté par une analyse de signal classique. C’est l’analyse qui est faite par un interrupteur différentiel de type AC.
Explication Type A type AC interrupteur différentiel
L’interrupteur différentiel type A est installé pour les circuits spécifiques de l’installation électrique: lave linge et plaque de cuisson 32A

Alors il faut utiliser un système de mesure plus évolué qui puisse détecter les courants électriques de fuite sur un signal électrique modifié.

C’est le rôle de l’interrupteur différentiel de type A. Il saura comprendre et détecter cette fuite de courant et couper l’alimentation en cas de courant de défaut.
Inter différentiel Type Si / Hi / F:

C’est un interrupteur différentiel est adapté aux appareils dont la coupure est problématique: le congélateur et l’informatique sont deux exemples parmi d’autres.

Le principe de fonctionnement consiste à ce que l’interrupteur différentiel soit moins sensible aux perturbations qui peuvent faire déclencher un inter diff classique.

Il est équipé d’un système qui lui donne une immunité renforcée aux déclenchements intempestifs.
Type B pour les réseaux spécifiques:

L’interrupteur différentiel de type B est quant à lui réservé aux applications très spécifiques.

La littérature indique avec des termes compliqués que ce type de différentiel est conçu pour « la protection des réseaux à simple alternance redressés et filtrés par charge capacitive« .

Pour faire simple, le type B est utilisé pour la protection des applications très spécifiques avec des courants de défauts continus.
type B inter diff tétrapolaire
interrupteur différentiel de type B
Intensité nominale de l’interrupteur différentiel:

Comme le disjoncteur magnéto-thermique, l’ID est caractérisé par son intensité nominale, appelée parfois calibre.

Pour le disjoncteur, c’est une valeur de protection. En cas de dépassement de l’intensité nominale, il coupe le passage du courant.

Mais pour un interrupteur différentiel, c’est une indication de valeur à ne pas dépasser pour assurer un bon fonctionnement de l’appareil.

En effet, un inter diff ne contrôle en aucun cas la valeur du courant électrique qui le traverse. Il ne coupera pas si le courant dépasse un certain seuil.

Par contre, il n’assure plus un fonctionnement correct si il est traversé par un courant qui dépasse ses caractéristiques techniques.

Ainsi, un interrupteur différentiel avec une intensité nominale de 40A doit être protégé en amont contre les surcharges par un disjoncteur qui a au maximum la même intensité nominal que l’interrupteur différentiel, soit 40A.
Nombre de pôles:

Le nombre de pôle est une caractéristique assez bornée puisque le réseau électrique peut être monophasé ou triphasé.

Un interrupteur monophasé aura deux pôles: Un pour la phase et un pour le neutre.
Un interrupteur triphasé aura quatre pôles: Un pôle pour la connexion du neutre et trois pôles pour les phases. On parle d’ailleurs de protection tétrapolaire.

Description détaillée

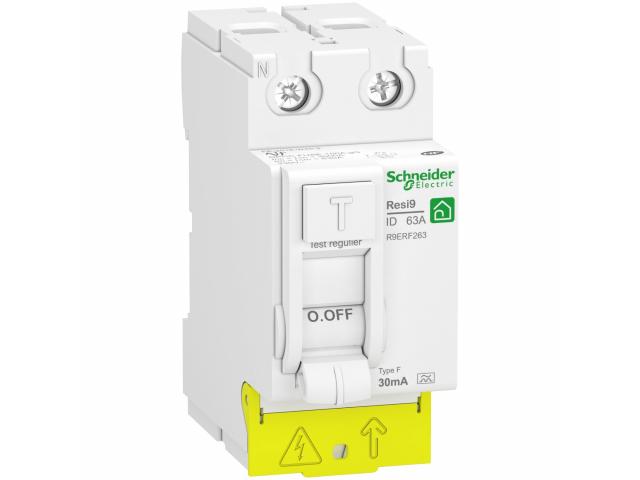

Resi9 Protection de Schneider Electric est une gamme complète et sûre de disjoncteurs, interrupteurs différentiels et de modules de commandes pour le Résidentiel. Le système peignable XP est une solution à vis, facile et simple. Grâce à un nouveau profil étudié pour être monobloc, les peignes horizontaux monophasés et triphasés permettent un montage plus rapide. Cet interrupteur différentiel dispose de pôles 1P+N. Avec une classe de différentiel Type A, il protège les personnes contre les risques électriques. Cet appareillage modulaire peignable XP permet une alimentation par le bas, sécurisée et signalée par un volet d'isolation. Cet interrupteur différentiel 40A se coupe lorsque la différence entre l’intensité entrante et sortante est supérieure à 30 mA.
Resi9 est une gamme de coffrets modulaires résidentiels dédiée au branchement et à la distribution jusqu'à 90 A.

R9PRC240: Resi9 - inter différentiel - 2P - 40A - 30mA - Type AC - peignable - alim bas

R9PRC263: Resi9 - inter différentiel - 2P - 63A - 30mA - Type AC - peignable - alim bas

R9PRA263: Resi9 - inter différentiel - 2P - 63A - 30mA - Type A - peignable - alim bas

R9PRA240: Resi9 - inter différentiel - 2P - 40A - 30mA - Type A - peignable - alim bas

R9PRC440: Resi9 - interrupteur différentiel - 4P - 40A - 30mA - Type AC - peignable - alim bas

R9PRC225: Resi9 - inter différentiel - 2P - 25A - 30mA - Type AC - peignable - alim bas

R9PRC463: Resi9 - interrupteur différentiel - 4P - 63A - 30mA - Type AC - peignable - alim bas

R9PRA440: Resi9 - interrupteur différentiel - 4P - 40A - 30mA - Type A - peignable - alim bas

R9PRA463: Resi9 - interrupteur différentiel - 4P - 63A - 30mA - Type A - peignable - alim bas

R9PDCF20: Resi9 - disjoncteur différentiel - 1P+N - 20A - 30mA - courbe C - type Fsi

R9PDCF10: Resi9 - disjoncteur différentiel - 1P+N - 10A - 30mA - courbe C - type Fsi

R9PDCF32: Resi9 - disjoncteur différentiel - 1P+N - 32A - 30mA - courbe C - type Fsi
