Armoire Technique Autonome Pré-câblée Systèmes Studer

Zoom

Marque : PROP energie Prix public conseillé :  €

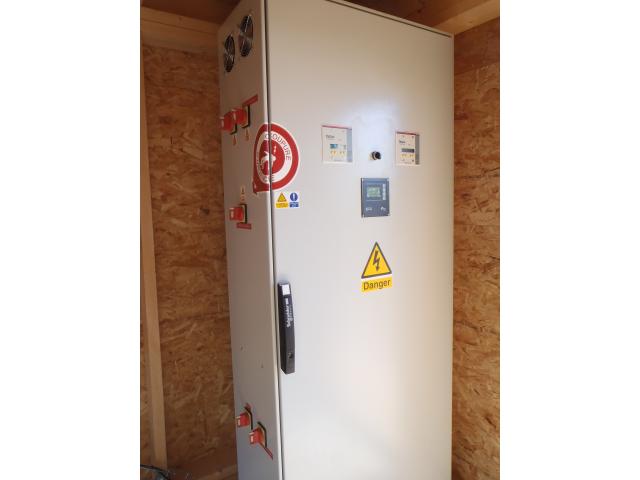

Armoire électrique pré-câblée pour installation autonome.
Contient:

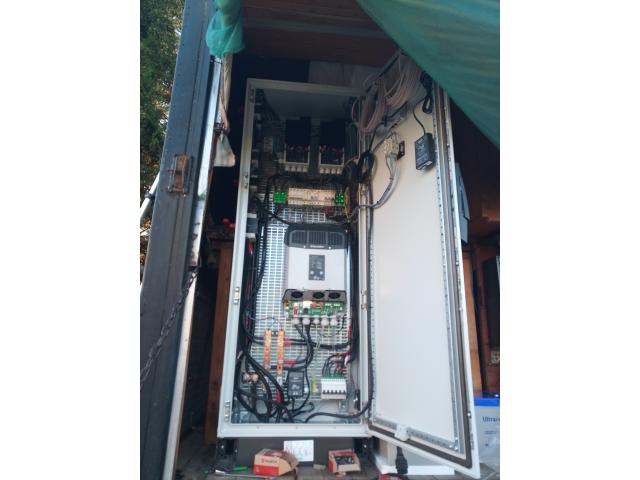

régulation de charge solaire, onduleur, monitorings en façade, protections DC et AC entrées et sorties (lignes solaire, ligne batteries, entrée 230Vac de l'onduleur, sorties 230Vac de l'onduleur, parafoudres et parasurtenseurs, raccordement de mise à la terre) coupures de lignes manuelles sur toutes les entrées et sorties.
Supports de fixations murales et embase de pied.

De base sont comprises deux prises de raccordement en sortie de l'onduleur pour es ligne 230v et une ligne de raccordement DC (24 ou 48v selon configuration).

Possibilités de personnalisations:
-Intégralité des protections 230v pour les lignes consommateurs directement, pour éviter de passer par un tableau de disjoncteurs externe (si par exemple l'armoire est intégrée dans une construction et non dans un local technique qui peut desservir plusieurs locaux)
-Ajout de lignes de sorties 230Vac ou DC (courant continu)
-Abaisseur ou rehausseur de tension pour les lignes d'alimentation DC
Toute modification ou ajout que vous pourriez souhaiter (nous contacter par mail pour estimation du coût des modifications).
-Gestion à distance et système de télésurveillance GSM ou si vous avez internet, via votre connexion réseau.
À prévoir:
Câbles entrées et sorties (lignes solaires, ligne batteries; lignes 230Vac entrée et sorties, ligne(s) sortie DC) nous contacter pour les longueurs nécessaires.
Panneaux solaires (voir préconisations dans les descriptifs) et supports de fixations panneaux solaires.
Batteries (voir préconisations dans les descriptifs) et coffres/bacs batteries.

Description détaillée

Équipements régulation, gestion full Studer:
ATAP-1:
Variotrack MPPT 80A pouvant accueillir jusqu'à 2500Wc de panneaux solaires
onduleur XTM 24 2400
Pour alimentation par exemple d'une habitation principale plus un atelier bricolage ou sellier avec frigo et congélateur.
Pour une consommation moyenne quotidienne pouvant varier de 2 à 8kwh/jour (en fonction des saisons et conditions d'exposition, zone géographique) avec des puissances disponibles de 1700w en continu jusqu'à 5000w en crête pendant 3 secondes et 1800w pendant 30 minutes.
Recommandations:
3 strings de 2 panneaux LG type R 400w
Version "économique" en admettant que la puissance maxi instantanée demandée ne dépassera pas 2.7Kw 4 batterie 275ah gel ultracell
Si la puissance crête monte à 4kw 6 batterie 275ah gel ultracell
Version optimisation de la durée de vie pour 4kw de crêtes 8 batteries Rolls 6v 415ah en batterie toujours étanches
Version stationnaire capacités maximum 6 batteries KS 25 P Rolls

Le fabricant PROP energie

PROP energie Spécialiste installations autonomes
